笔记本电脑拆解图例

发表时间:2015-9-7  作者:e家电脑科技  浏览次数:3357
字体大小: 【小】 【中】 【大】
      笔记本电脑相对台式机结构更紧凑、占地小、携带方便,越来越受到大家的青睐。
     我们对笔记本电脑进行保养、硬件升级、维修操作,首先要对其拆解,拆解笔记本是笔记本电脑维修的一项基本功。
    一、拆机前的准备工作
     1、足够大的工作台,下面最好垫上软布,避免硬物划伤笔记本。
     2、各种型号的螺丝刀(带磁性)、镊子、软毛刷(防静电的)、吹气球(俗名皮老虎)等工具。
     3、准备螺丝收集盒(内分小格的)和记录纸。由于笔记本电脑附件精细,螺丝长短不同,所以对不熟悉的机型记录下相关附件的大小、位置十分重要(用手机拍下也行哦~)。拆解的部件、螺丝按类码放。
    二、动手前的处理
     1、静电处理
     拆机前,一定要对自身的静电进行处理,用手摸下铁器、洗手或使用专用防静电手套、防静手环等。
     2、释放残电
     将笔记本电脑所用外接电源和电池拆除,然后按住电源开关几秒即可清除芯片、电路中的残电.

     三、拆解图例
     (一)联想昭阳系列如V32、E200等为例

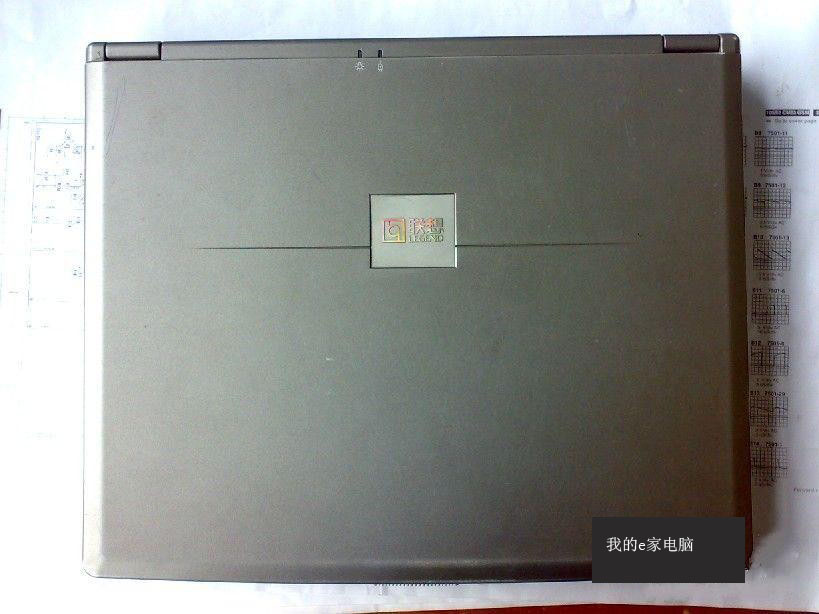

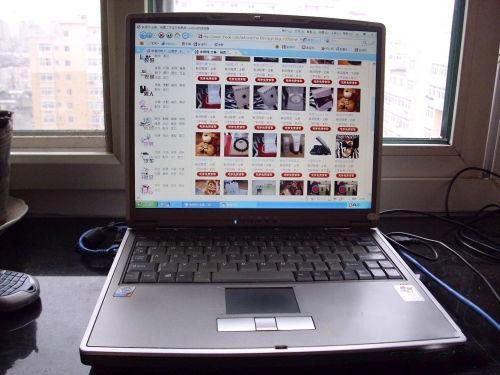

               V32正面照

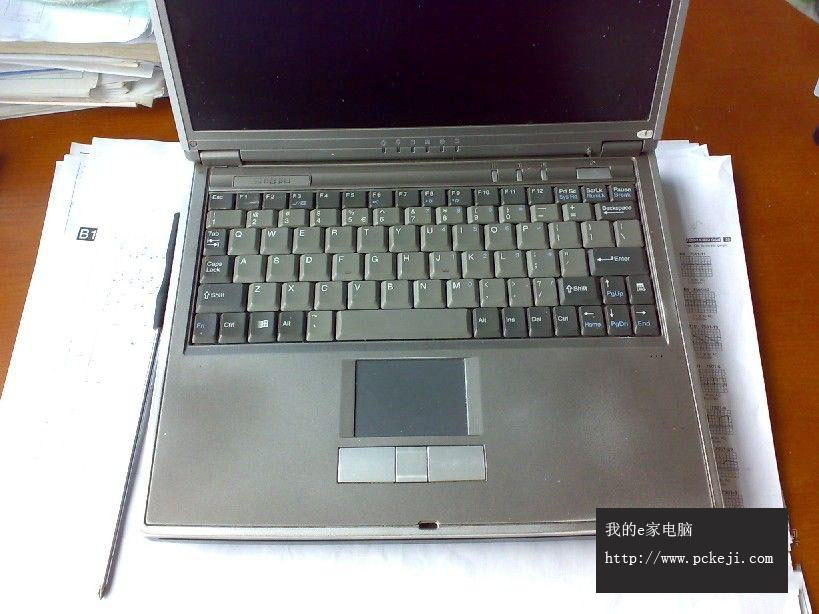

       来张开盖照~

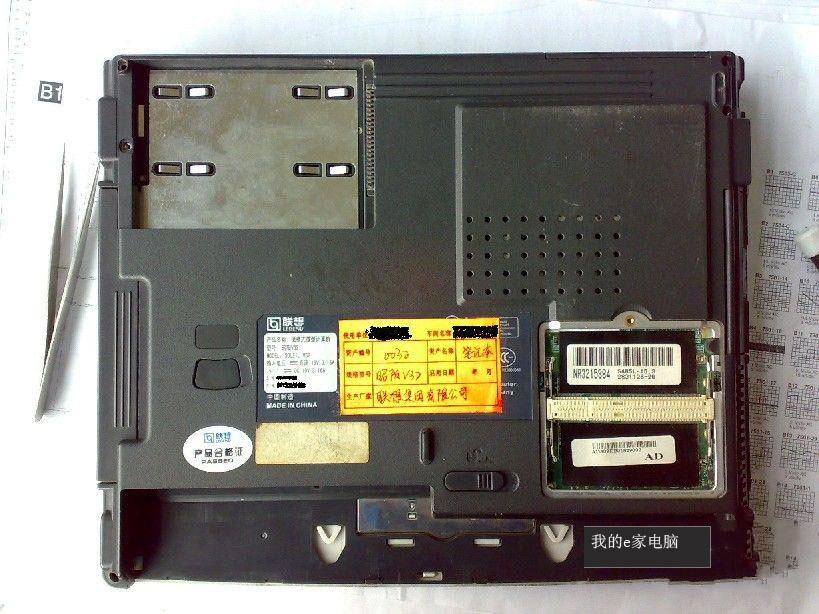

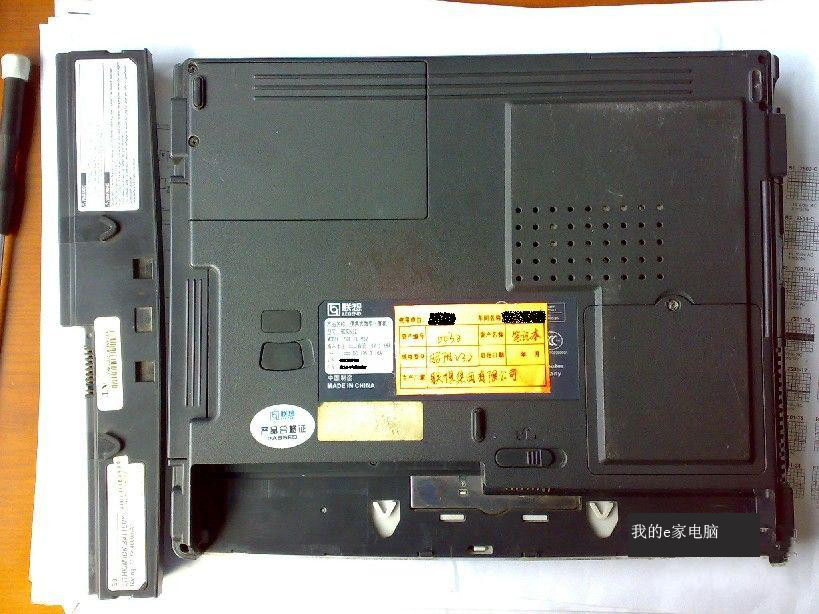

           拨动背面电池锁扣,卸下电池,按住电源开关几秒钟,清除殘电

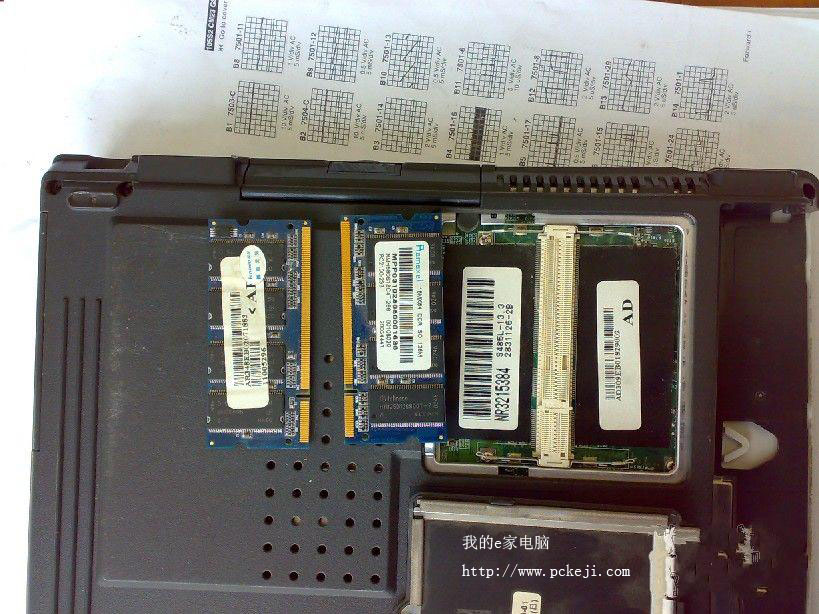

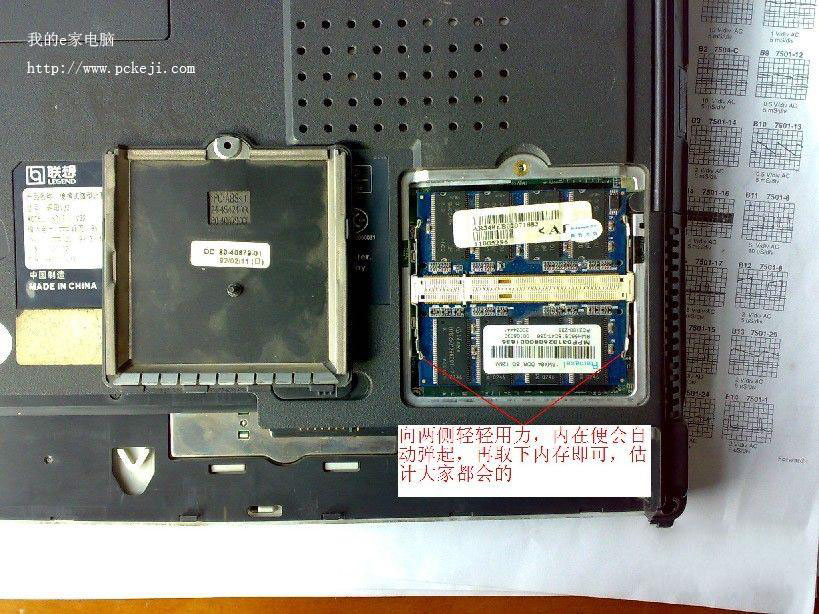

    拧开内存盖螺丝,取下内存条

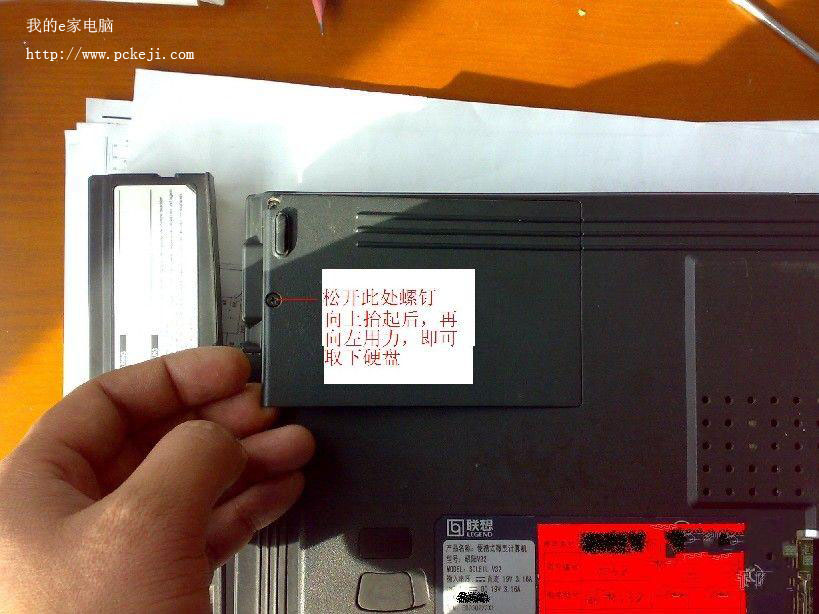

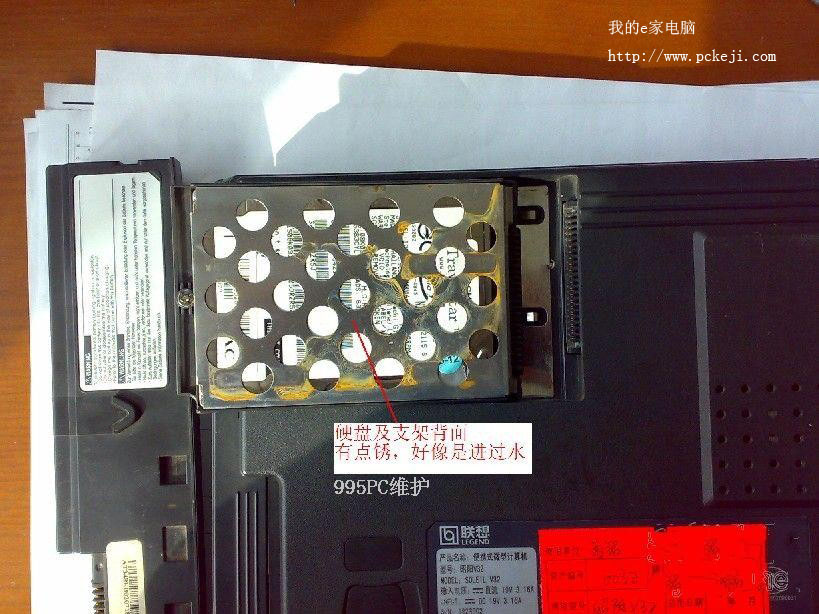

      拧开硬盘盖螺丝,卸下硬盘


    电池、内存条、硬盘卸下后的效果图~

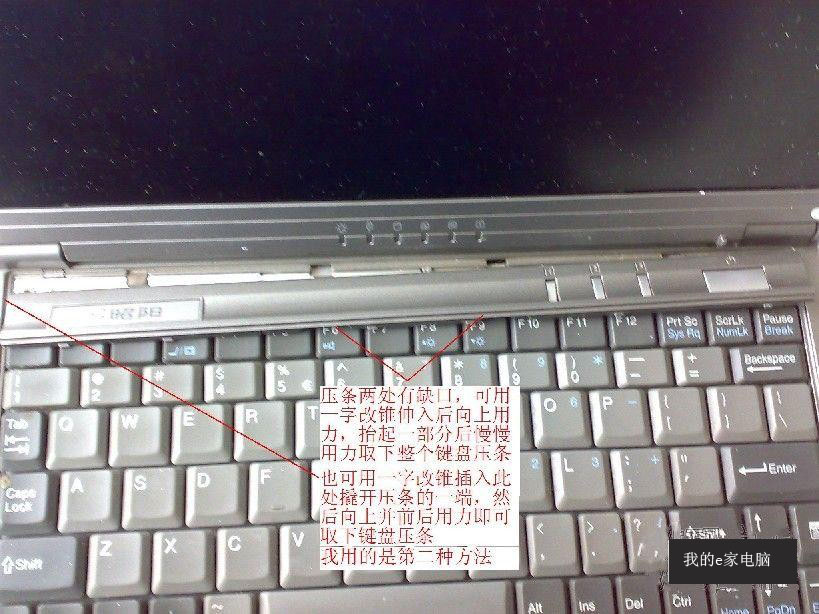

     关键点(难点): 卡扣式的键盘压条的卸法!

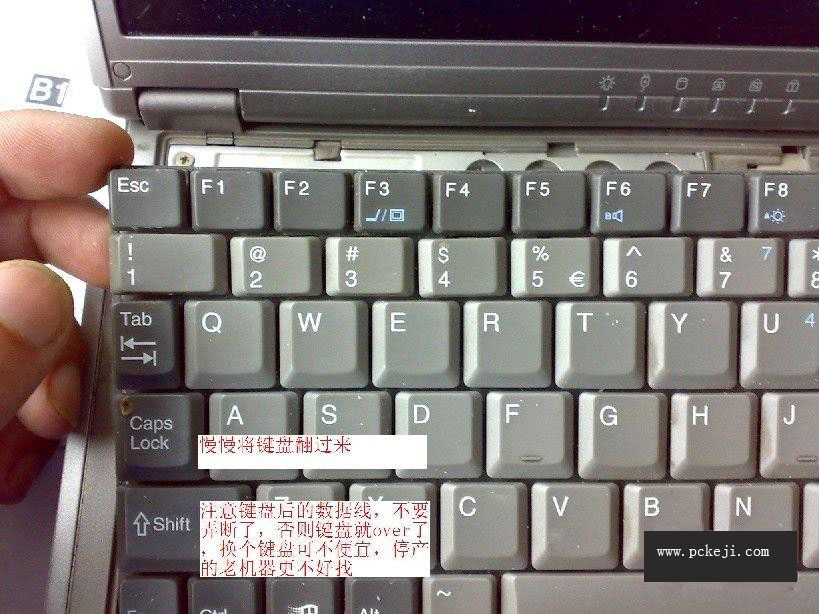

      卸下键盘这步千万小心别硬拽,温柔点!后面可有脆弱的键盘数据线~


    键盘数据线损伤轻则部分键失效,重则整个键盘报废~

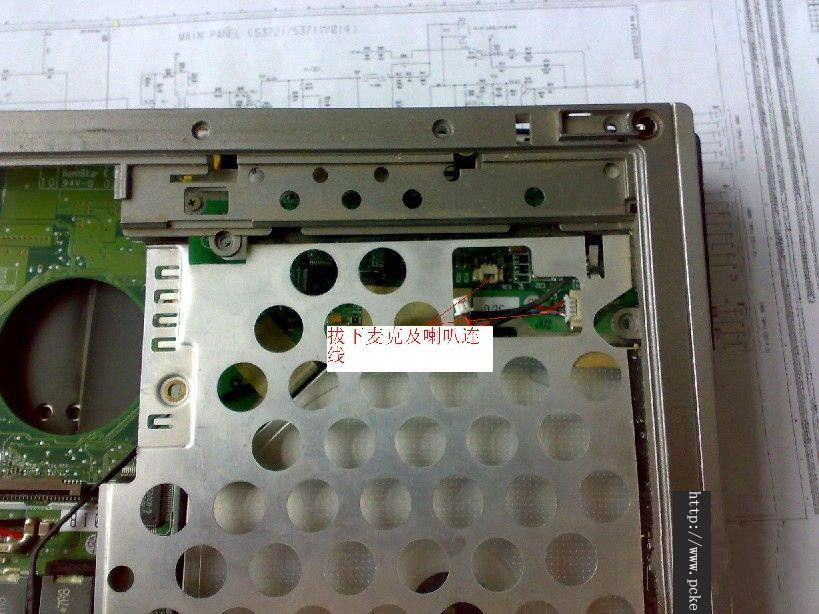

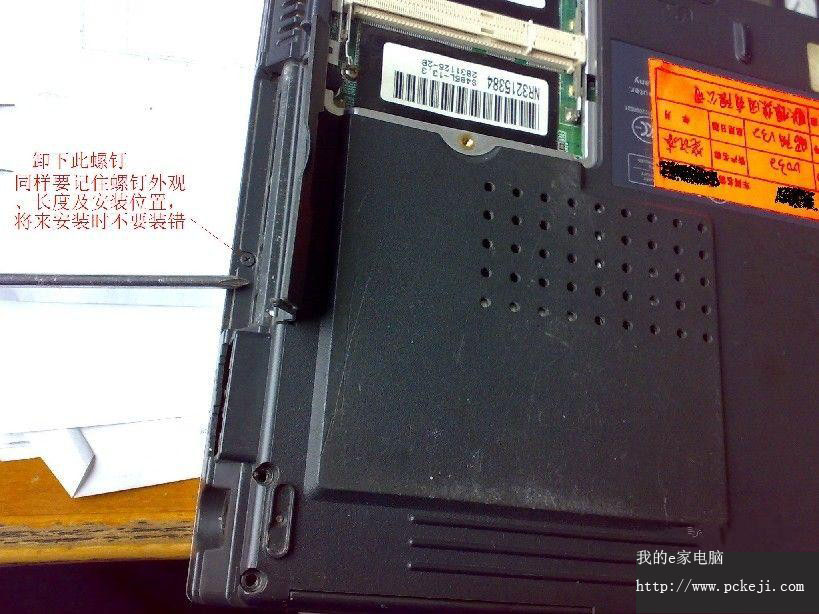

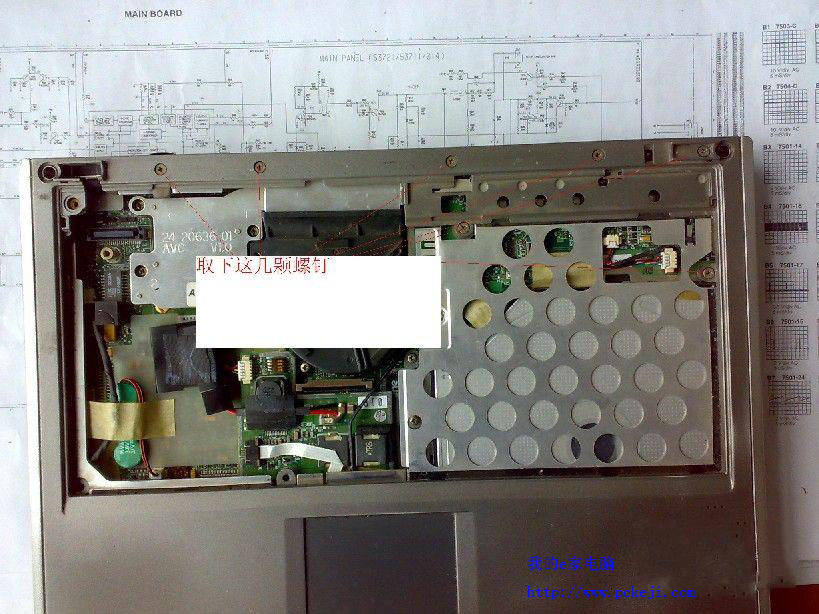

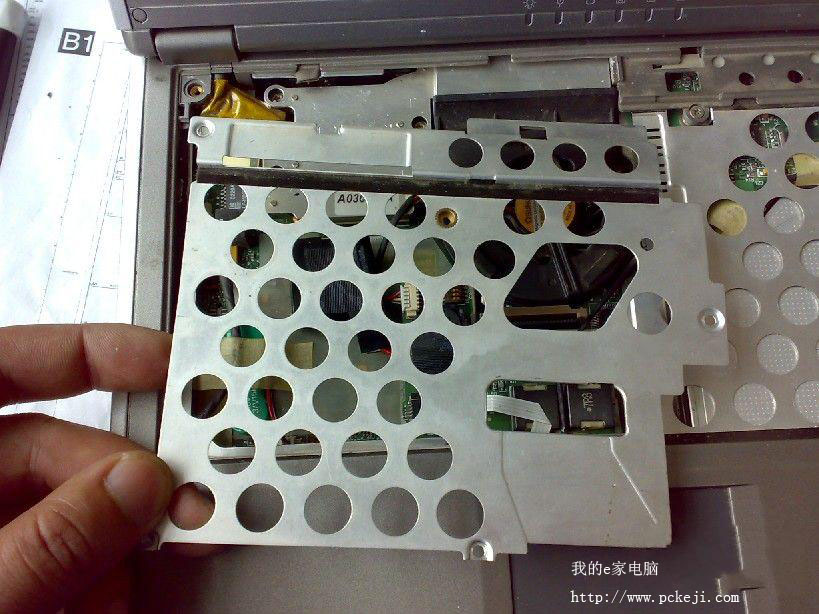

       松下5颗螺钉可取下屏蔽保护板,记住螺钉外观、长度及安装位置,安装时别装错 ..

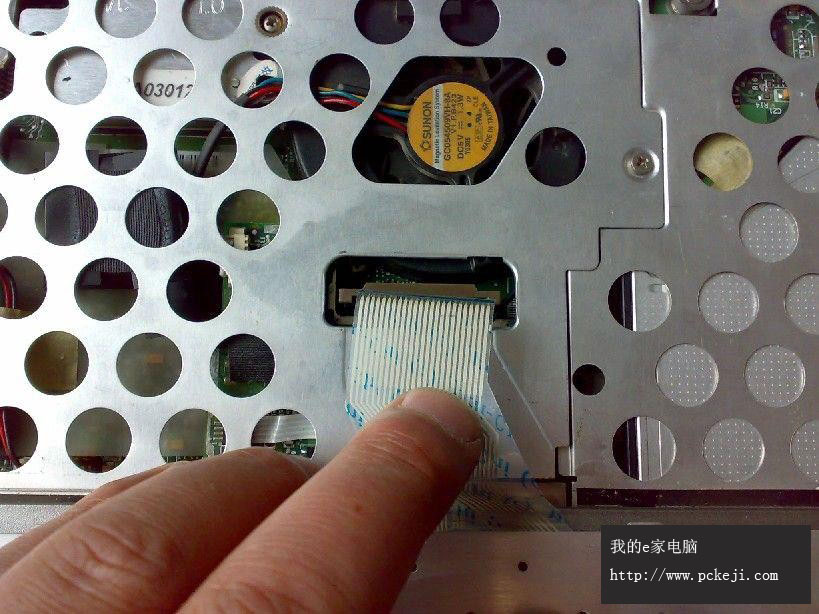

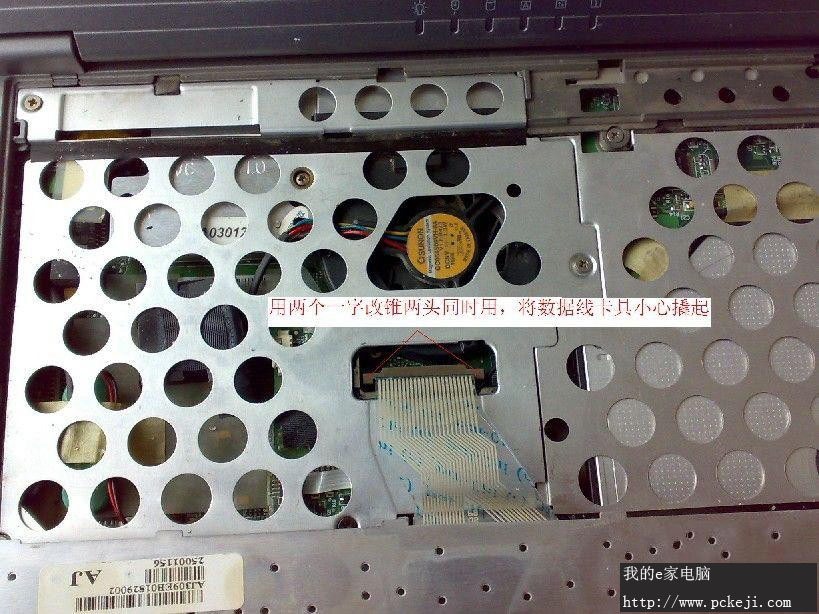

    卸下液晶屏数据线固定螺钉,小心拔下数据线插头~

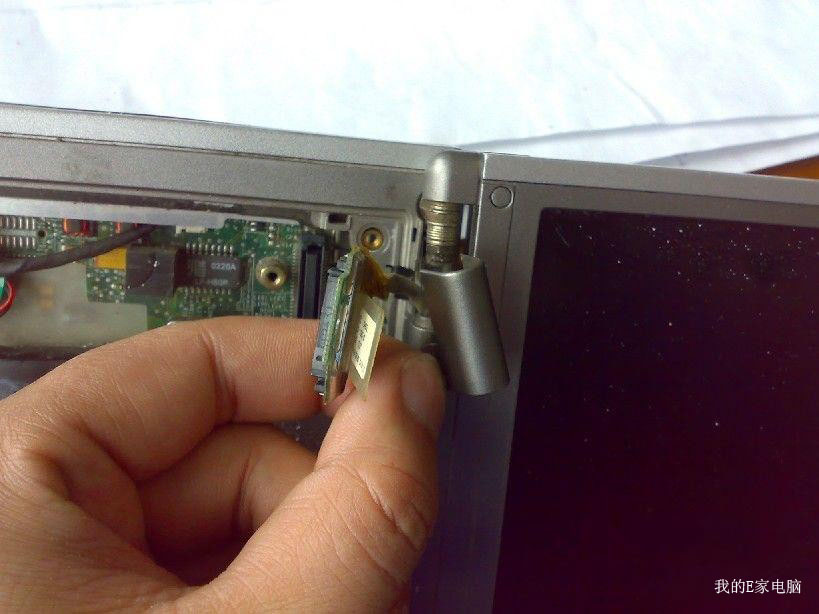

   卸下液晶屏转轴保护盖

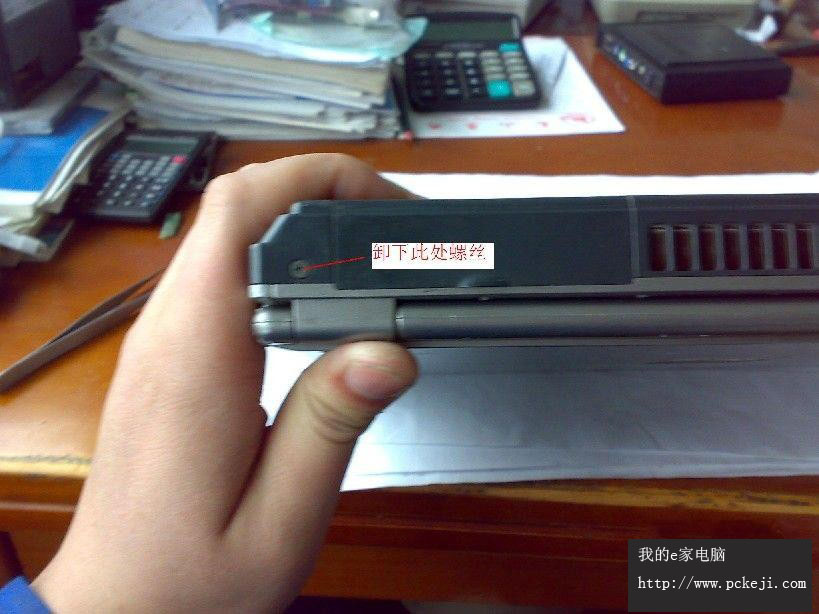

    接着分别卸下外侧四边及前下角2颗固定螺钉,注意长短有别~


    液晶屏取下后效果图

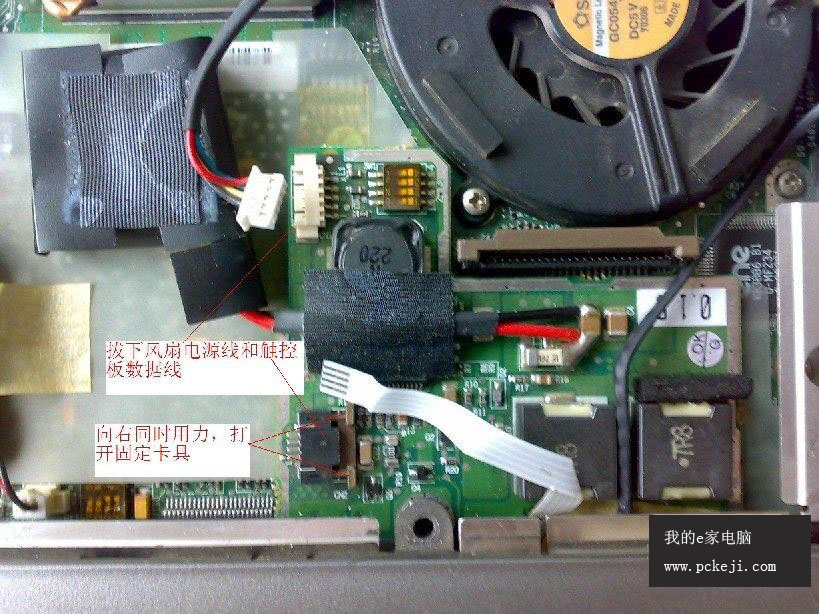

     拔卡具一定要注意,别损坏接口~

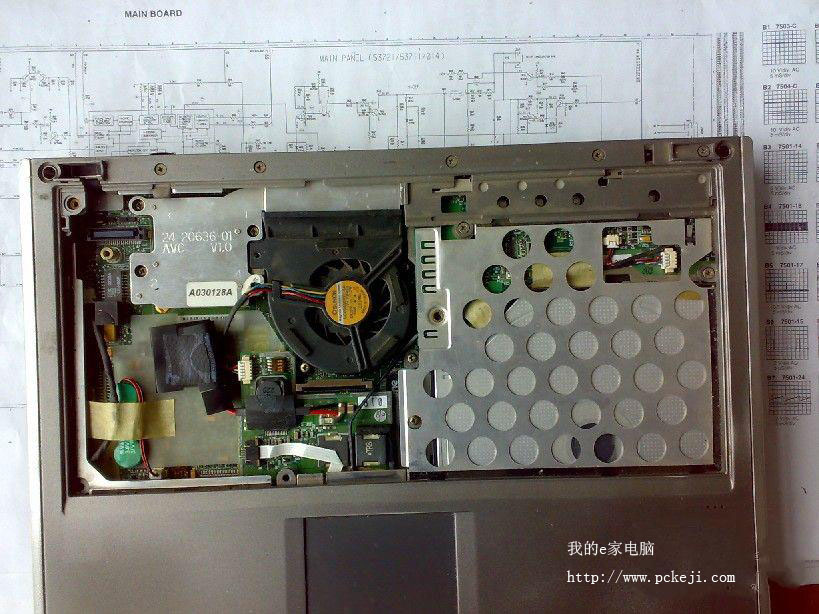

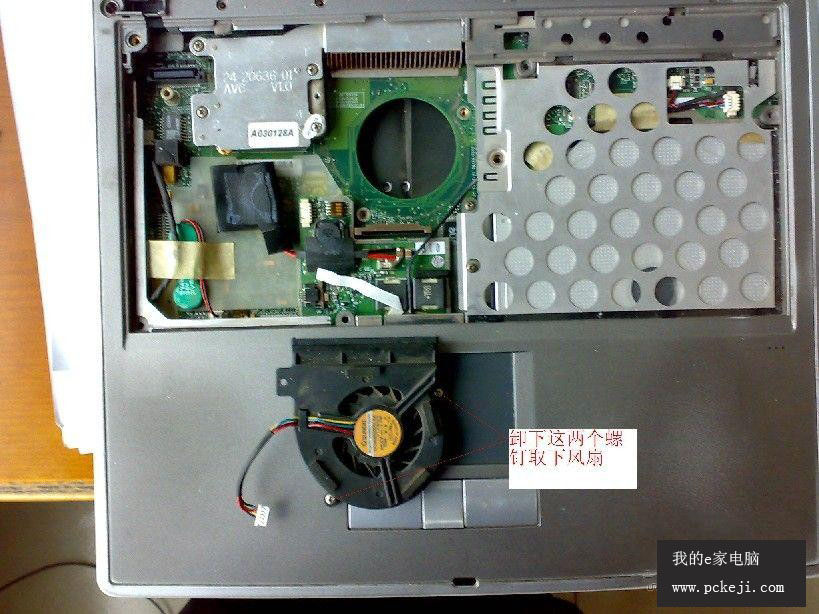

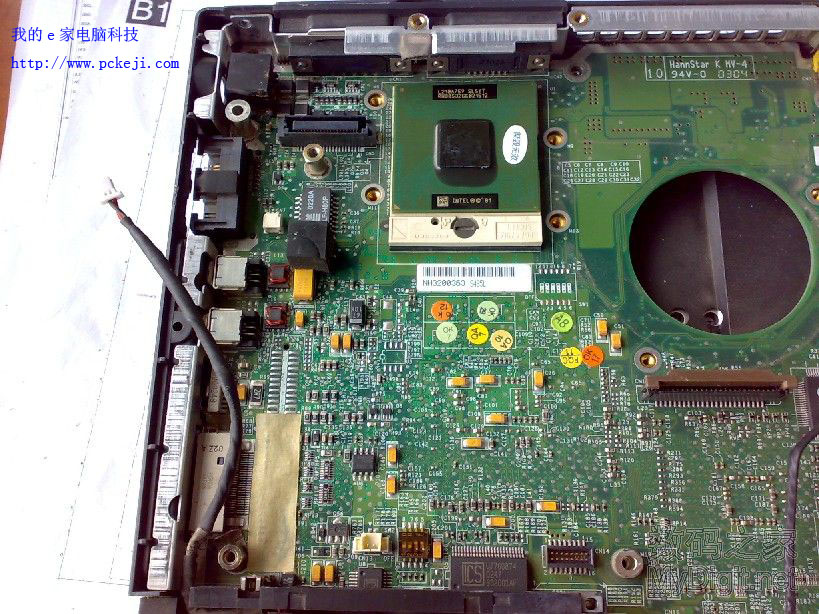

    这样可以清理CPU风扇或给风扇上油了

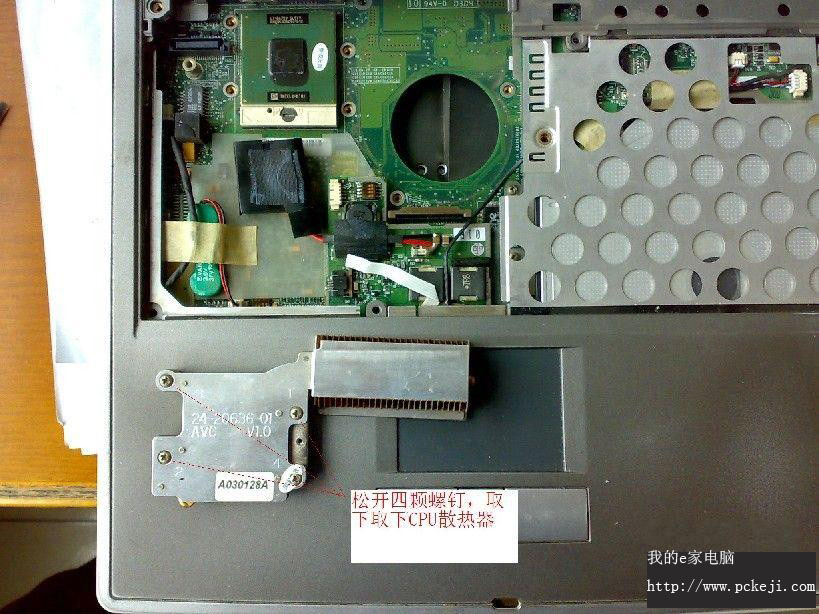

    CPU温度过高一般是由于散热器片排风口被灰尘堵塞所致

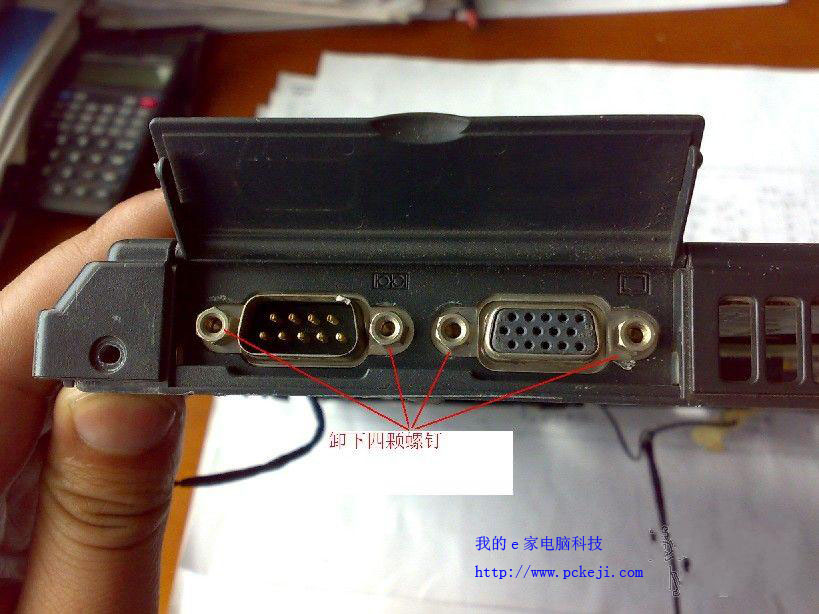

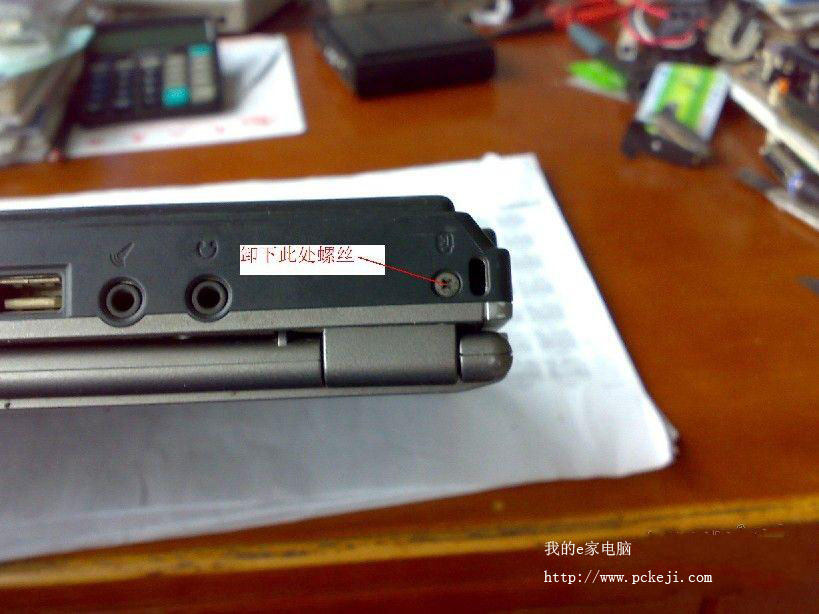

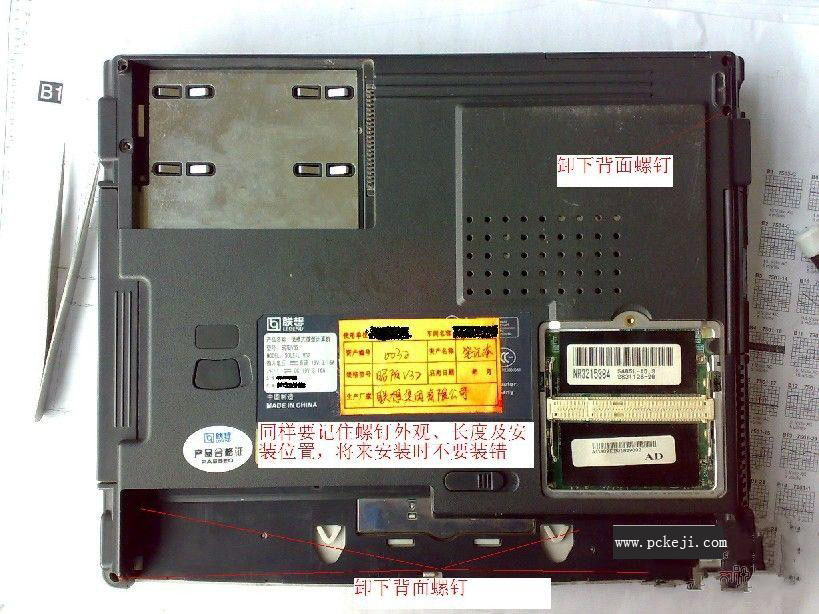

   反转背面,继续卸螺钉~

  注意长短螺钉的位置,别到安装时弄错了~

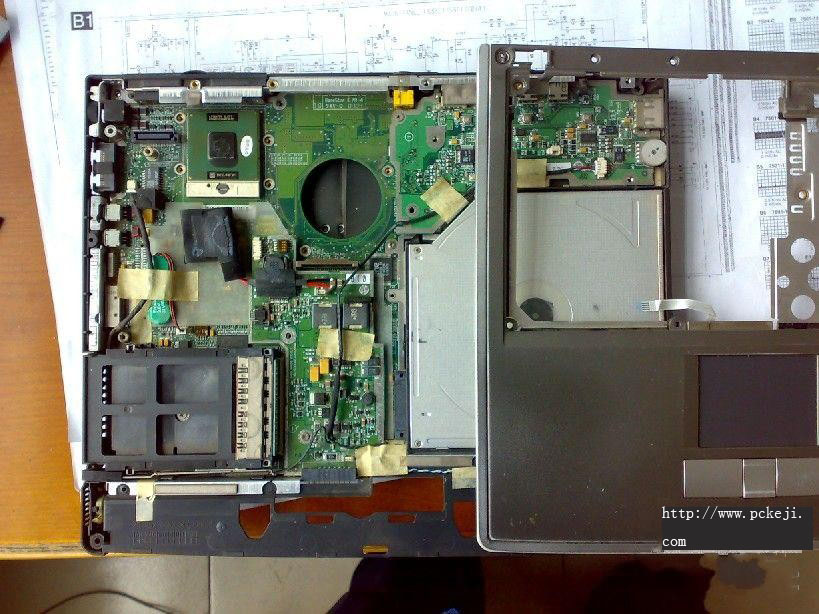

  这样,前面板就可顺利取下来了

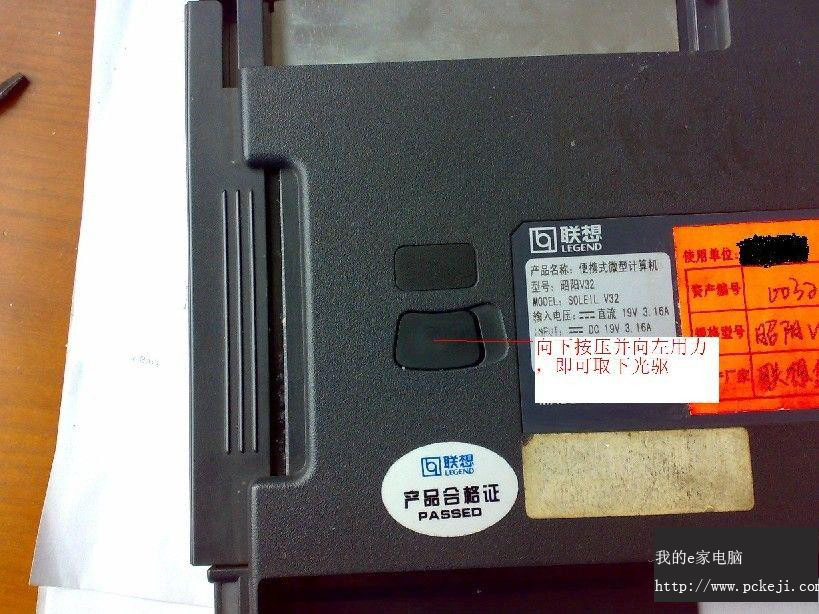

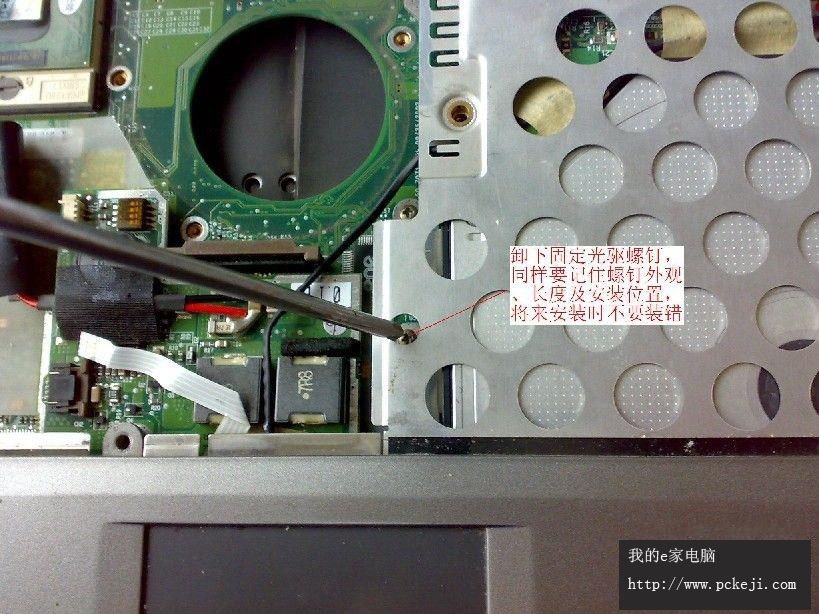

    接着,卸下光驱螺钉~

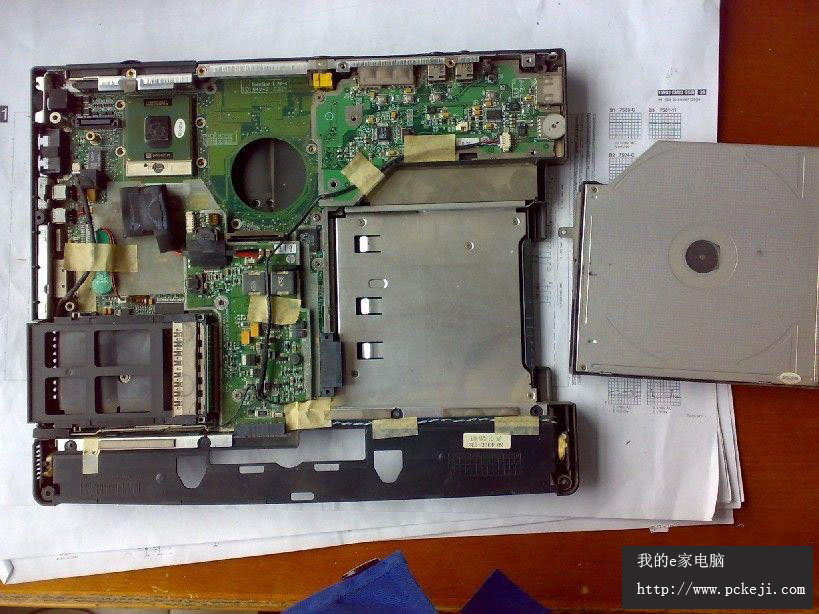

    光驱顺利取下!

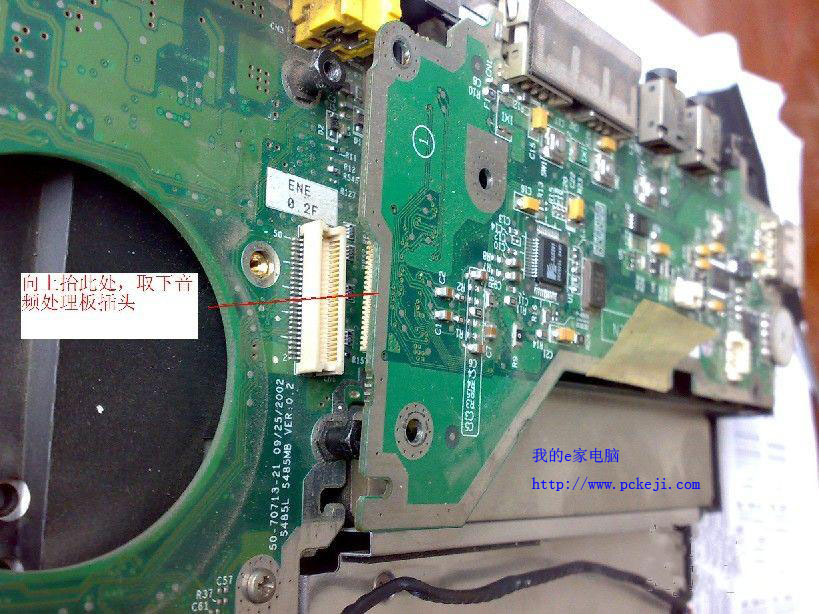

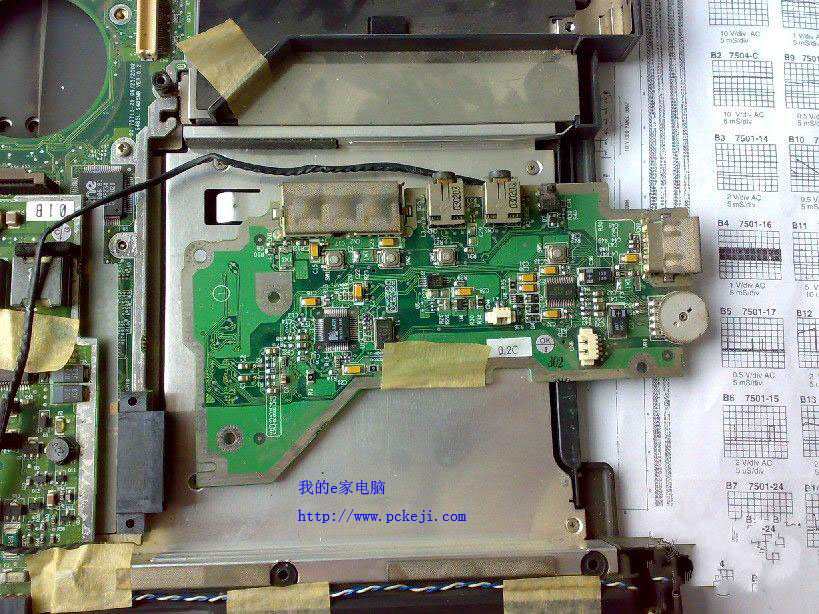

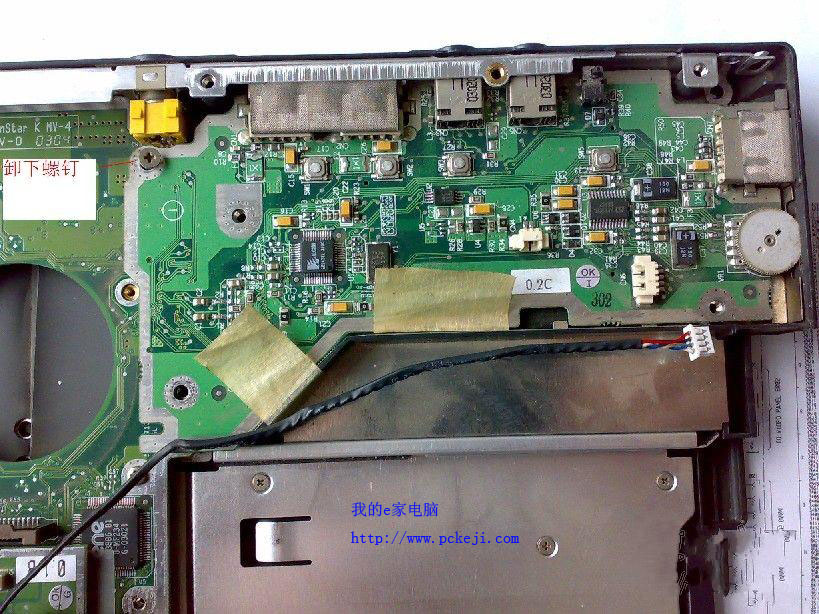

    继续拆卸音频板~

    注意别损伤插座~

    音频板顺利取下~

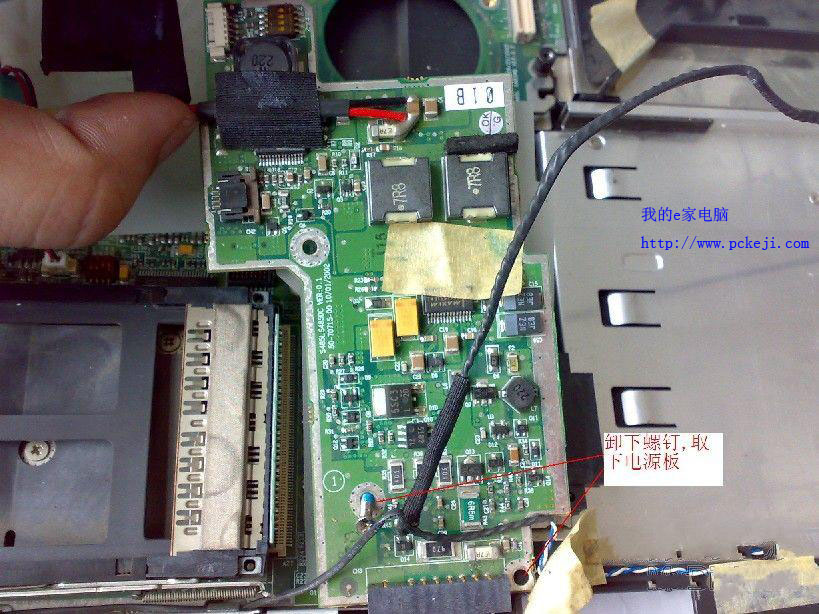

    继续拆卸电源板~

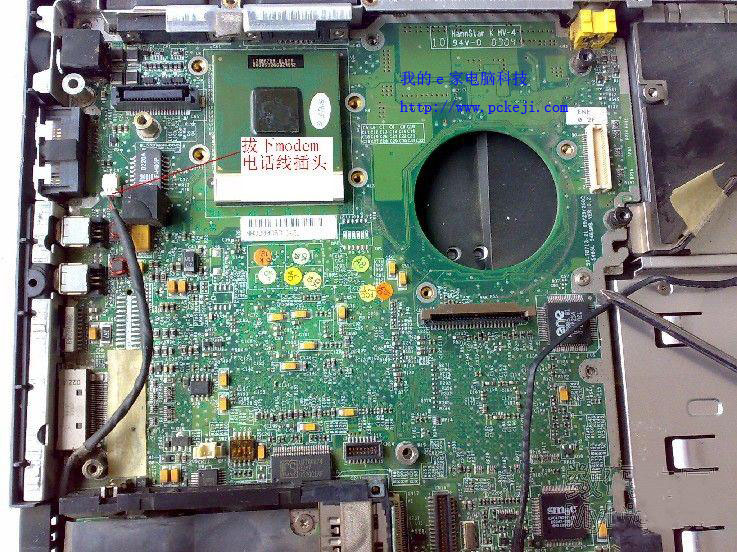

     老机子,内置Modem
   给插头拔下

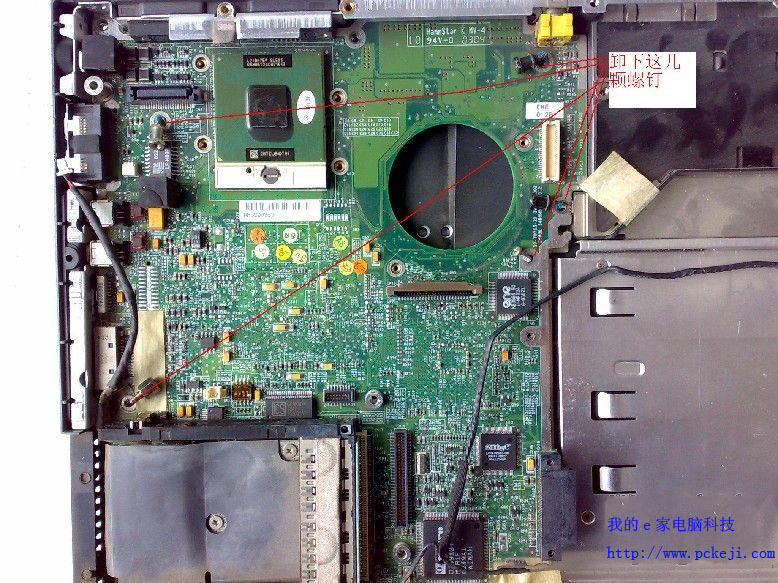

   接着,卸下4颗铜钉

     螺丝够多吧,最好分类摆放,别弄乱了~

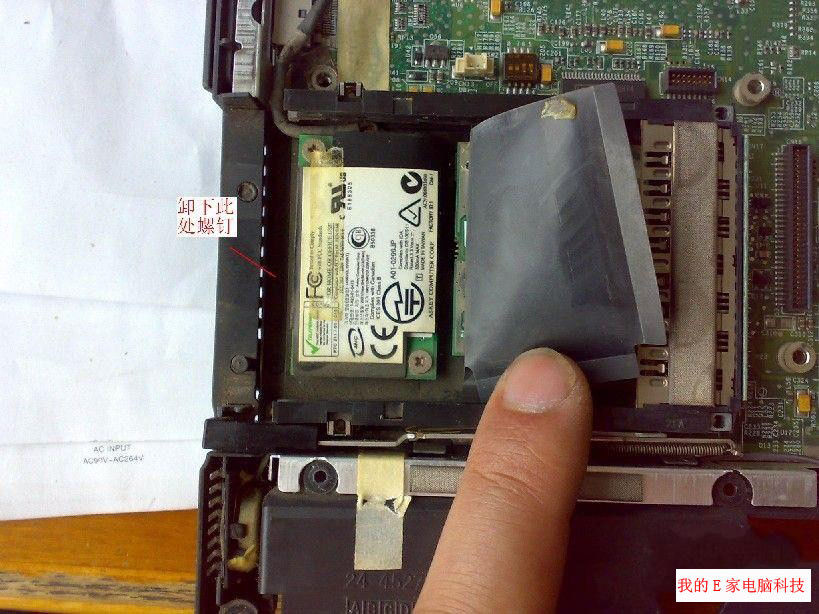

    卸下固定Modem螺钉

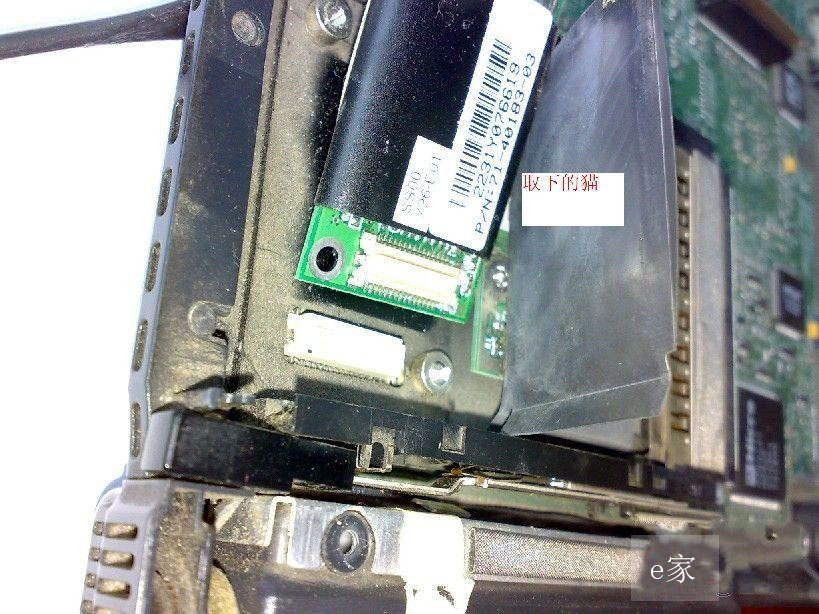

   Modem已经顺利取下~

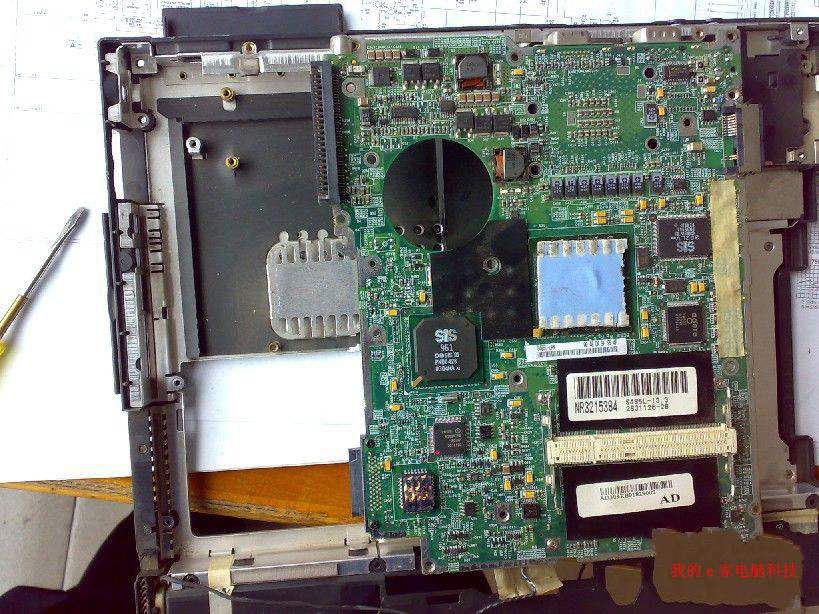

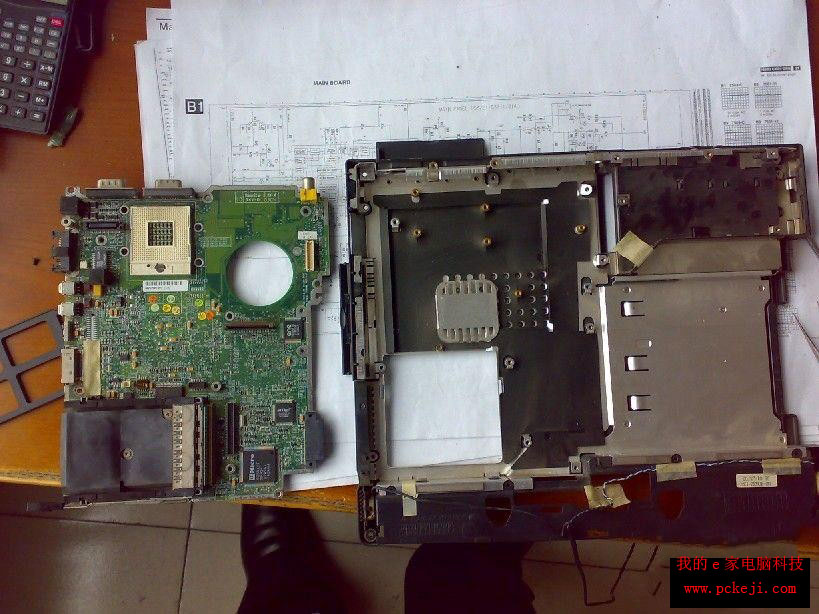

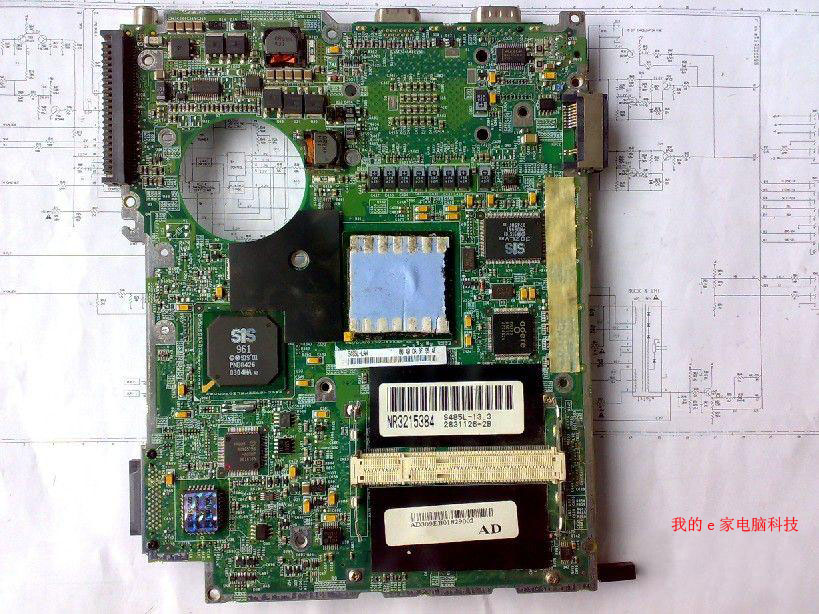

  主板和托架顺利分离

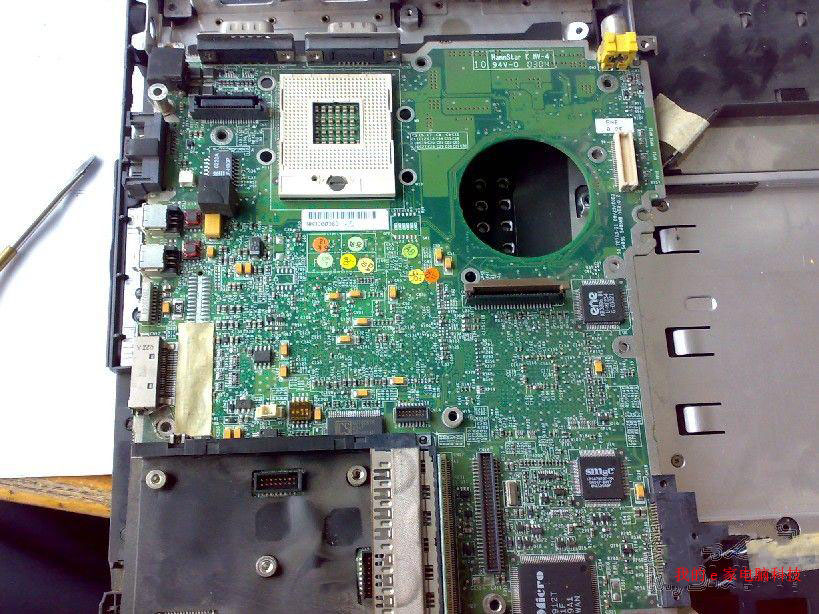

   这样,我们就可以检修主板了~


    安装时,按照拆卸的相反程序依次进行!




四、拆解图例

(二)IBM (小黑)T系列精典机型T60 为例

ThinkPad T60  (螺丝总共52颗,9种类型)

  先卸下电池,再放掉残电~

   拧下标有相同图标的螺丝,即可给掌托顺利卸下

      按上图标示,拧下内存、键盘螺丝

   本机内存更换需要给掌托拆下(内存插槽在掌托下)

  拆下标有键盘标志的螺丝

  反转过来,将键盘往上提就可以卸下键盘了(注意背面连接的数据线)

  里面原形毕露,让我们看看都有些什么~

  从左依次为:风扇总成、猫卡(Modem)、蓝牙和无线卡、显卡、光驱、PC插槽、内存、硬盘。



  拆光驱:光驱下面有一个小拨头,往右拨一下。就回弹出一个把手就能把光驱拔出来;
  拆硬盘: 把硬盘螺丝拧下来就可以把硬盘拔出来

 接下来我们来卸U型外框首先要把底部边框相关螺丝卸下来。然后我们就要着手开始板上图标示的卡子

  卸下上图的几个螺丝就可以把U型外框给拆下来了,扳卡子时千万小心,卡脚很容易断

 外框也顺利拿下来了

黑、白两根线的就是无线网卡了。先把两根天线轻轻的拔下来,再拧下网卡上的螺丝;将屏线的固定螺丝拧下,将屏线小心拔下。

   将屏幕的几个固定螺丝拧下来,屏幕就顺利卸下

     将内存条两边的固定卡簧往外一扳,内存条即可弹出

  拆CPU风扇固定卡子,将上图长短3螺丝拧下即可

  拆除(Modem、调制解调器) 小心取下风扇电源线

  拧下固定螺钉,拆卸散热模块

  小心取下CPU,别弄坏针脚~

   将背面底壳的螺丝拧下

  顺利将主板连同防滚架一块从底壳上拿了下来

  把主板固定在防滚架上的螺丝一一拧下


   注意上图一些隐藏的小螺丝~

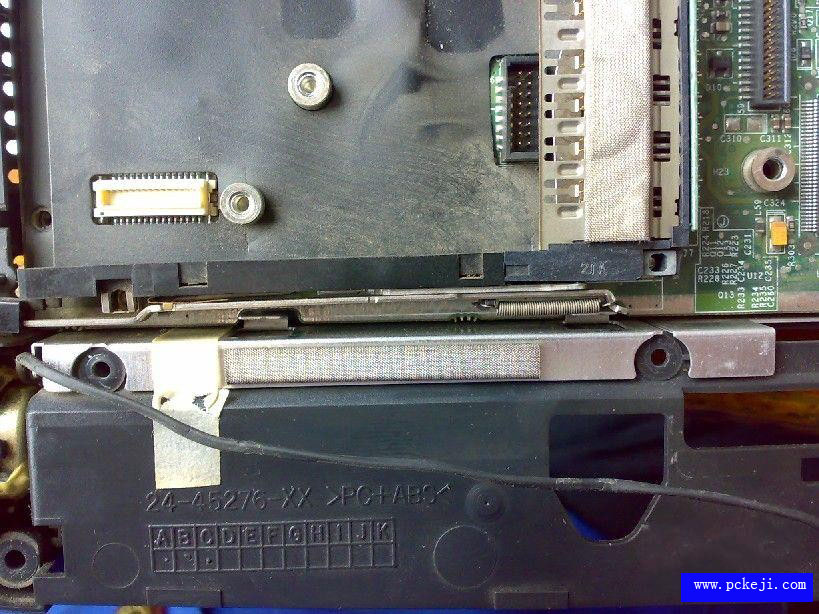

拧下内存插槽下面固定扬声器的两个螺丝,将扬声器卸下

 主板上的PC卡插槽及各个部件都不放过.......

  终于给主板防滚架分离出来了,这个防滚架非常结实~




拆下来的部件

   拆下来的部件

  安装次序,按上面相反顺序即可!



     笔记本电脑与台式电脑有着本质的区别,就算是同一个品牌,它的机型不同,外观及内部结构也是不同的,也并没有一个统一的标准来规范。笔记本电脑的集成度非常高,内部的元器件也非常精密,如果在拆装过程中稍有疏忽便会造成很严重的后果。

      经验:
      笔记本难点其实就在键盘上,拆解之前我们先要确定笔记本键盘的封装类型,现在常见的主要有三种:一种是内嵌式固定型、一种是卡扣固定型、还有一种是螺丝固定型。

     1、内嵌式固定型键盘拆法:多见于DELL商务机型和日系的笔记本中,从机身后面看不见固定螺丝,拆解时要先把键盘上方的压条拆除(本例的联想V32)。

     2、卡扣固定型键盘拆法: 多见于台系笔记本。用一字小起子顺着键盘两边缝隙小心用力向外推,使键盘四周的卡锁解开。

     3、螺丝固定型键盘拆解法: 主要出现于欧美机型当中如ThinkPad和HP等。首先把本本翻过来,卸下背后印有键盘标记的四颗螺丝,拧下螺丝之后,将键盘下方的部位向上轻轻翘起,待整个键盘的下部脱离机体之后,再向下抽出键盘,一定要注意下面连着的数据线。(如本例的T60)

       键盘拆下了,其他就是要注意螺丝长短不要用混;拆卸卡扣、线缆搞清方向,用力适当。总之做到“胆大心细、熟能生巧”,你也一定能成为拆装机高手!~
